Centro de Convenciones







INTRODUCCIÓN:
El primer semestre intermedio, nos da la oportunidad de realizar un diseño arquitectónico de un centro educativo*. El I-I-“A”, toma la decisión de crear un centro de convenciones, para la Universidad Autónoma Benito Juárez de Oaxaca, ubicada en Av. Universidad S/N Ex¬-Hacienda de 5 Señores, Oaxaca, Mex. C.P. 98120.
*centro educativo: toda institución que imparta educación o enseñanza,




PLAN DE TRABAJO.
plan de trabajo por equipos.
PLAN DE TRABAJO EQUIPO 5
plan de trabajo grupal.















PLAN DE TRABAJO
 INDIVIDUAL.


CARACTERIZACIÓN DEL TEMA
La caracterización del tema es la primera fase en el diseño de un proyecto arquitectónico; se define como la etapa de estudio, investigación y análisis del tema a tratar, buscando datos relevantes como; definición, historia, clasificación, tipos y ejemplos análogos, y todos los datos que sean de importancia dentro del tema a diseñar.



OBJETIVO:
Diseñar un proyecto de un CENTRO DE CONVENCIONES,

DEFINICIÓN DE CENTRO DE CONVENCIONES:
Convención: es todo aquel evento que reúne a personas cuya asistencia y presencia obedece a sus deseos, a los de su empresa o compañía.
Es un lugar construido con el propósito de juntar asambleas, conferencias, seminarios o agrupaciones de diferentes caracteres, sea comercial, empresarial, científico o religioso, entre otros.
Centro de convenciones San Juan; Puerto Rico






Centro de convenciones: edificio donde se llevan a cabo actividades de la comunicación, que tiene por objeto reunir personas con intereses comunes y distintos conceptos ideológicos, culturales, comerciales, sociales, exposiciones y espectáculos de tipo cultural.










HISTORIA DE LOS CENTROS DE CONVENCIONES:

El concepto de convención en su extensión  actual es relativamente nuevo, pero desde principios de las primeras culturas que aparecieron sobre la tierra el hombre ha tenido la necesidad de comunicarse con sus semejantes para conocer y transmitir sus conocimientos.con el paso del tiempo surge la necesidad de diseñar un espacio para la convivencia, asambleas, reuniones o eventos especiales.
Las convenciones y exposiciones han jugado un papel importante en la historia y desarrollo de la humanidad al reunir en un mismo sitio a diferentes personas con intereses comunes.
El origen de este género se remonta al año 1000 a.C. con las cavernas mercantiles de Egipto, Siria, Palestina y Mesopotamia de carácter religioso. Durante el renacimiento se crea la academia “Secretorun Naturae” en Nápoles.
El desarrollo moderno de la idea, se le atribuye a los franceses, quienes celebraron la primera gran exposición de maquinaria agrícola en el año de 1756 y entre 1798 y 1850realizaron varias exposiciones y convenciones en Francia e Inglaterra.
 Ascheberg, Renania del norte - Westfalia




La primera convención de la que se tiene noticia se dio en Wesfalia y duro 4 años (1644-1648). Las convenciones y/o concentraciones empezaron a adquirir mayor relevancia a fines del siglo XIX, es cuando se expanden por el mundo entero.






Cabe mencionar la convención que realizo el Ingles Tomas Cook el 5 de julio de 1841 con motivo del congreso antialcohólicos de Leiceste, Inglaterra, utilizando como medio de transporte el ferrocarril movilizo a 570 personas.




















Los motivos son varios entre los que sobresalen los siguientes:
  • El adelanto industrial. Y la necesidad de intercambiar tecnología.
  • El incremento de las masas profesionales.
  • Los avances de la tecnología aplicada al transporte.
  • La diversificación de servicios turísticos.
  En México hasta hace poco tiempo, las instalaciones para este tipo de eventos eran escasos, y se tomaban salones de hoteles de la capital y Acapulco para llevarlos a cabo.
En el año de 1990 la ciudad de Oaxaca fue sede de innumerables eventos. Por mencionar algunos se encuentra: El Coloquio Internacional del Instituto de Investigaciones Estéticas de la UNAM, la Conferencia Internacional sobre Fecundación en Adolecentes en América Latina y el Caribe, la Convención Anual de la Asociación Nacional de Agencias de Viaje, etc. En al año de 1994 se lleva acabo la Convención de la Sociedad Anónima de Escritores de Turismo, el Seminario de Difución de la Nueva ley de Turismo entre otros.



LOS CENTROS DE CONVENCIONES SE CLASIFICAN:
  • PÚBLICO
  • PRIVADO
  • ESCOLAR
  • COMERCIAL
  • RELIGIOSO
  • CULTURAL
  • UNIVERSITARIO
  • REGIONAL
  • ESTATAL
  • NACIONAL
  • INTERNACIONAL


TIPOLOGIA


EJEMPLOS ANALOGOS.
UNIVERSIDAD REGIONAL DEL  SURESTE
Campus El Rosario Libramiento Sur No.100 Esq, con Hornos Ex-hacienda del Rosario
San Sebastián Tutla, Oaxaca CP 68150
El edificio está ubicado al norte del campus con fachada sur, es un concepto muy contemporáneo que al mismo tiempo semeja la traza urbana del centro histórico de la ciudad de Oaxaca.
La construcción está diseñada a base de acero-concreto,  una cimentación por sustitución y estructurada con marcos rígidos, zapatas corridas de acero reforzado de ½ pulgada, cada zapata mide aproximadamente 30 m², dados de columnas  a 4 metros de profundidad, muros inferiores de tabique y superiores de duroc, las paredes exteriores están cubiertas con paneles de alocubond (el cual además de su resistencia a la intemperie a prueba de golpes y rotura  es térmico), las fachadas están diseñada con cristal templado y laminado de 1 pulg.
Son fachadas suspendidas con peso de 16 toneladas cada una aproximadamente atornilladas en célula. Las cuales tienen una resistencia a los vientos de una velocidad 150km por hora. El edificio tiene una altura de: cumbrera a piso 14.80 m, y de plafón a piso de 7.60m, la cual está diseñado a proporción de la escala humana. El agua pluvial es almacenada en una cisterna que se encuentra debajo del edificio.
Cuenta con tres salas que a la vez pueden convertirse en una sola las cuales están dividas con paneles acústicos (75 decibeles),  de 7.60 por 1m. Con un peso de 1 tonelada  cada uno aproximadamente con capacidad de 600 personas cada una, lo cual nos da un total de 1800 personas en total, cada sala cuenta con salida de emergencia, acceso de servicios, acceso a vestidores y camerinos,
podemos encontrar Iluminación y ventilación natural, ventilación e iluminación artificial, activada por 3 motores de 5 caballos de fuerza automatizados, sistema de sonido independiente. Cuenta con una planta o banco de transformación independiente.



Cuenta con:
AMPLIO VESTIBULO EN EL  ACCESO PRINCIPAL.
1 sala principal.
2 salas secundarias.
Sótanos.
Vestidores y camerinos con sanitarios exclusivo.
Cocina.
Sanitarios automáticos.
Área de maquina e instalaciones.
Plazas de acceso.
SALA PRINCIPAL.
Balcones independientes por sala.
Vestíbulos.
Área de espera.
Zona de fumadores.
Cisterna.

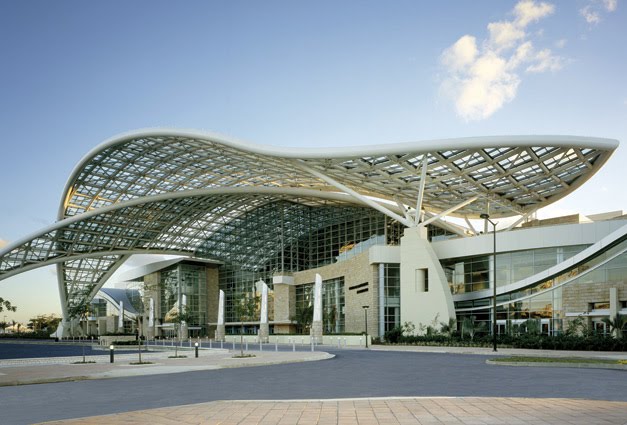

CENTRO DE CONVENCIONES PUERTO RICO








El Centro de Convenciones de Puerto Rico es el más grande del Caribe y el más avanzado tecnológicamente, tanto en el Caribe como en América Latina. Con un espacio total de 580,000 pies cuadrados (53,882 m2), el Centro tiene capacidad para 10,000 personas, un entorno ideal en el centro de todo lo que ofrece la Isla.
PLANO DE PISOS Y CAPACIDADES
PRIMER NIVEL:
SEGUNDO NIVEL:
TERCER NIVEL:
























LAMINAS DE CONCURSO FASE 1







































ANALISIS DE SITIO
Análisis del sitio, es la fase dos dentro del diseño de un proyecto arquitectónico, esta etapa esta destina al estudio y deslinde del terreno, u/o población, levantamiento topográfico donde se condensen elementos planimétricos y altimétricos, así como investigar y analizar todos los datos correspondientes a su ubicación, orientación, servicios con los que cuenta y características, así mismo la historia, contexto urbano y los datos relevantes de la población.
ESTADO DE OAXACA
Fue fundada por los guerreros del emperador azteca "Ahuízotl" en el año de 1486.2
Ubicada en los Valles Centrales, es además la ciudad más extensa y poblada del estado y su mayor centro comercial, económico y cultural.
En 1532, por cédula real, recibió del rey Carlos I de España, el título de "muy noble y leal ciudad", llamándose "Antequera", nombre que en 1821 fue sustituido por "Oaxaca", palabra derivada de Huaxyácac, que en la lengua náhuatl significa "En la nariz de los huajes", sin embargo su sentido metafórico tiene que ver con "la punta del cerro de una cadena montañosa que está saturada de árboles de huaje". En otras lenguas indígenas del estado el significado del nombre de la ciudad es el mismo
En 1872, a la muerte del "Benemérito de las Américas" Benito Juárez, recibió el nombre que actualmente ostenta, "Oaxaca de Juárez".














SAN SEBASTIAN TUTLA
MACROLOCALIZACION.
El municipio de san Sebastián Tutla se localiza en la parte central el estado de Oaxaca, en la región de Valles Centrales, perteneciente al Distrito del Centro, en las coordenadas geográficas 90° 40´ longitud Oeste, 17° 04´latitud norte y a una altitud de 1540msnm. La superficie total del municipio es de 8.93km², mismos que representan 1.01% con relación al estado.
MICROLOCALIZACION.
Limita al norte con San Agustín Yatareni, San Francisco Tutla y Tlalixtac de Cabrera, al sur con San Antonio de la Cal y Santa Cruz Amilpas, al Oriente con Talixtac de Cabrera, al poniente con Santa Lucia del Camino y Santa Cruz Amilpas. Su distancia aproximada a la capital del estado es de 5 kilómetros










RESEÑA HISTORICA
En el año de 1521 cuando los españoles llegaron al valle de Oaxaca, encontraron a la gente viviendo en ranchos y aldeas, para no precisar la fecha exacta en donde ya con la llegada de los españoles, el marqués de Cuilapam mandó a poblar los valles, el cual recibió el título de San Francisco Tutla, este nombre lo llevó hasta finales del año 1650 según documentos que obran en el archivo de fecha 19 de noviembre de 1658, la real audiencia de la Nueva España declaró nulos los autos formados por la justicia de Antequera sobre el despojo de unas tierras del barrio de San Francisco Tutla en perjuicio de San Sebastián Tutla mandando que se les restituyera, cosa que se ejecutó el 12 de diciembre del mismo año por el alcalde mayor Capitán Pedro Coto Cerrero.


En el año de 1687, el alcalde mayor de las cuatro villas del Marquesado del Valle, capitán don Antonio de Avelar y Carrasco, previo citatorio de los colindantes, edificó una diligencia de apeo y deslinde de los terrenos de San Sebastián Tutla. En 1711 los naturales y vecinos del poblado de Santa Cruz, solicitaron una posesión de tierras pertenecientes al propio San Sebastián Tutla, habiéndose denegado tal solicitud.  El 3 de octubre de 1720, el propio alcalde mayor de las cuatro villas del Marquesado, amparó a los indios del mismo pueblo en posesión de sus tierras, detallando los linderos recorridos; pero son tan vagos los datos que se ministran en esa diligencia, que no es posible actualmente precisarlo, mucho menos identificarlos ya que se describen puntos como “una piedra clavada”, “la orilla de una zanja”.








 TERRENO:
El terreno se encuentra  ubicado en el municipio de san Sebastián tutla  al este de la ciudad de Oaxaca,  es un terreno cabecero, con una superficie total de  9873.70m² y un perímetro de 393.80 metros lineales, el cual colinda al norte con la carretera internacional  190, al sur con la calle camino nacional, al oriente con la calle Antonio de león y al poniente con un predio particular.

servicios:
Agua potable
Drenaje
Luz
Alumbrado público.
Recolección de basura.
Limpieza de las vías públicas.








CONTEXTO URBANO
Podemos encontrar diferentes tipos de construcción desde viviendas con materiales y sistemas constructivos tradicionales, hasta pequeñas edificaciones vernaculas.


PROGRAMA ARQUITECTÓNICO.
Es un listado de actividades y necesidades: del comprador, del vendedor, del administrativo y del de servicios, el cual debe contar con áreas o casilleros donde se muestre la importancia del mobiliario, zona, área, observaciones y lo mas elemental los gráficos.













NORMATIVIDAD

  • EL SISTEMA NORMATIVO DE EQUIPAMIENTO URBANO.
  • EL PLAN DE DESARROLLO MUNICIPAL
  • REGLAMENTO DE CONSTRUCCION PARA EL ESTADO DE OAXACA



REGLAMENTO DE CONSTRUCCIÓN PARA EL ESTADO DE OAXACA

ARTÍCULO 76°.- COEFICIENTE DE OCUPACIÓN DEL SUELO Y ÁREAS LIBRES DESCUBIERTAS. NINGÚN MEDIO PODRÁ ESTAR OCUPADO O CUBIERTO EN UN PORCENTAJE MAYOR DE 75% DE SU ÁREA ÚTIL, DEBIENDO DESTINAR EL 25% RESTANTE PARA ÁREAS LIBRES, PREFERENTEMENTE JARDINADAS O BIEN LOS PAVIMENTOS PERMEABLES QUE DELIMITAN LA ABSORCIÓN DE AGUA PARA ABASTECER LOS MANTOS FREÁTICOS


LAMINAS DE CONCURSO FASE 2







Añadir leyenda


















ESQUEMAS DE DISEÑO
Son gráficos que representan los conceptos a partir de lo investigado y de toda la información con la que se cuenta acerca del mercado, en los que representamos en una sola palabra (con su significado) lo que pensamos, sentimos y expresamos del tema.






















































CONCEPTO Y CONCEPTUALIZACION


Es la fase dentro del proceso de diseño donde se adquiere un concepto en equipo el cual será el alma dentro de nuestro diseño, está formado por conceptos individuales y la inspiración de cada integrante.
El mismo que ira  acompañado de un esquema que represente el nombre y definición de este concepto.




CREACION
HABILIDAD Y SENCIBILIDAD PARA EXPRESAR LOS SENTIMIENTOS.




El eje rector
es el elemento esencial dentro del terreno el cual se ubicara tomando en cuenta las características del terreno, av. Principales y orientación de nuestros accesos, este debe cruzar por los elementos de mayor importancia y por el elemento regente.



Elemento regente
es el espacio, zona o área, que rige el centro de convenciones como equipo se toma la desicion de tomar como elemento regente a la sala principal.

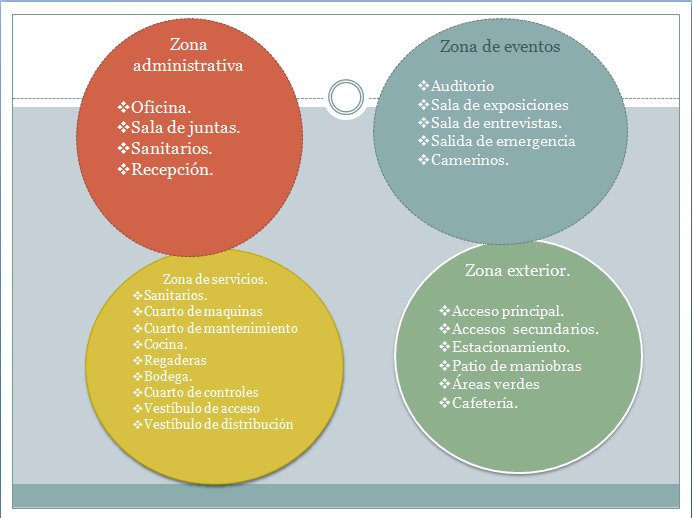

PLAN MAESTRO (DIAGRAMA DE ZONIFICACIÓN)
Consiste en la ubicación de las zonas dentro del terreno, según la forma no definida del esquema del concepto creado por el equipo y tomando en cuenta la orientación de terreno, vientos dominantes, soleamiento y sobre todo un eje rector el cual define el equipo ,este debe cruzar el terreno y pasar por un elemento regente, definido también por el equipo.







PLAN MAESTRO (DIAGRAMA DE FUNCIONAMIENTO)
consiste en investigar primeramente las relaciones que hay entre zonas y así poder asignarle una ligadura las cuales tendrán diferente grosor el cual determina la relación de mayor importancia, la mas gruesa será primaria, la siguiente secundaria, terciaria etc.






TENDENCIAS

El minimalismo
es una corriente estética derivada de la reacción al pop art. Frente al colorismo, a la importancia de los medios de comunicación de masas, frente al fenómeno de lo comercial y de un arte que se basaba en la apariencia, el minimalismo barajó conceptos diametralmente opuestos. El sentido de la individualidad de la obra de arte, la privacidad, una conversación conceptual entre el artista, el espacio circundante y el espectador. Así como la importancia del entorno como algo esencial para la comprensión y la vida de la obra.
Los creadores minimalistas reducen al máximo los elementos propios del arte, los volúmenes y formas en escultura. De forma análoga proceden en la arquitectura o en la pintura. Intentan condensar en escasos elementos sus principios artísticos y reflexiones.



Las características del Minimalismo
El minimalismo se caracteriza por la extrema simplicidad de sus formas, líneas puras, espacios despejados y colores neutros, en un ambiente con equilibrio y armonía.
Ante todo se privilegian los espacios amplios, preferentemente altos, y libres. Un entorno armónico funcional, fuera del concepto de exceso, saturación y contaminación visual. Se evita también la cacofonía, la repetición y cualquier tipo de redundancia visual. Se podría considerar un "antibarroquismo" estético. Todo debe ser suavidad, serenidad y orden, nada de elementos superfluos y barrocos, de excesos ni estridencias, muchas veces ajenos al mundo exterior. Sobriedad sin ornamentación.
Colores
Una de sus principales características del minimalismo es el uso de colores puros, con superficies o fondos monocromáticos, de tonos suaves predominando el blanco y el crudo. También se incorporan los tostados o el negro con sutiles toques de color para acentuar detalles y accesorios. Cuando pensamos en el blanco hay que saber, sin olvidar, que el blanco es un color con una amplia gama de variaciones tonales capaces de multiplicar la luminosidad.






FUNCIONALISMO

A principios del siglo xx, cuando se comenzó a superar el periodo del Art Noveau, surgió dentro de la arquitectura moderna el concepto FUNCIONALISMO, que se fue asimilando hasta al punto de ser inseparable dentro de la arquitectura moderna.

Este concepto se basa en la utilización y adecuación de los medios materiales en fines utilitarios o funcionales, que sin embargo puede ser considerado como medida de perfección técnica, pero no necesariamente de belleza.
Las teorías funcionalistas toman como principio básico la estricta adaptación de la forma a la finalidad o “la forma sigue a la función” que es la belleza básica; pero que no es incompatible con el ornamento, que debe cumplir la principal condición de justificar su existencia mediante alguna función tangible o práctica, ya que no es suficiente deleitar a la vista, sino que también debe articular la estructura, simbolizar o describir la función del edificio, o tener un propósito útil.



un ejemplo de lo que puede dar el funcionalismo de sí. Edificio de apartamentos para la Interbau, en Berlín, de W. Gröpius:






 ANTEPROYECTO
Consta de un juego de planos, maqueta u otros medios de representación que explican por vez primera, de manera gráfica pero con carácter preliminar, cómo está diseñado el edificio. Se representa el edificio en planta (sección horizontal, vista desde arriba), elevaciones o alzados (vista frontal de las fachadas), cortes o secciones y perspectivas. Generalmente, aunque el dibujo está a escala sólo se incluyen las cotas generales. Su propósito es puramente preliminar, para que el cliente decida si el diseño es de su agrado y cumple con sus requerimientos. En caso de que el Anteproyecto sea aprobado, entonces se realiza el proyecto definitivo





 no convencio










primer intento de prespectiva






“La arquitectura es la voluntad de la época traducida al espacio”
-Mies van der Rohe






una idea mucho mas linpia de lo que quiero

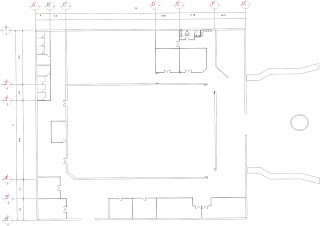

planta arquitectonica

planta de conjunto

planta de conjunto arquitectonica

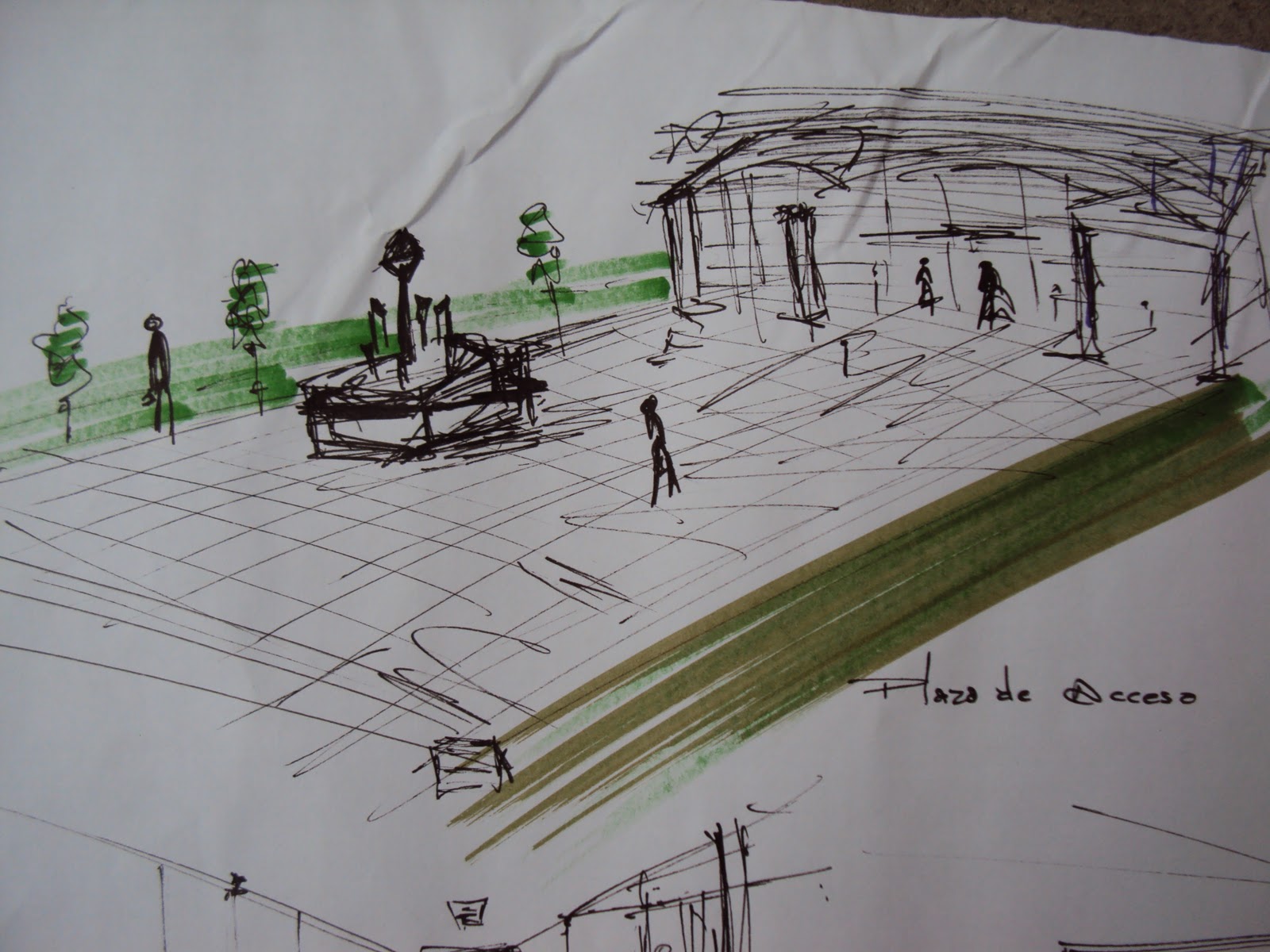

PERSPECTIVAS








vista de norte-sur en fachada principal

 vista oriente poniente del jardin

vista de oriente-poniente estacionamiento


vista norte-sur explanada de acceso

acceso principal

cafeteria

vista de sur a norte vialidad oriente

vista de oriente a poniente vialidad norte


























PLANIMETRIA


















perspectiva de conjunto

vista oriente

cafeteria


sanitarios

vista sur-este



MEMORIA DESCRIPTIVA

En el proceso de la formación como arquitectos nos encontramos con el diseño de un centro de convenciones universitario, el cual debe cubrir las 5 fases de diseño que son:
1.- CARACTERIZACION DEL TEMA.
2.- ANALISIS DE SITIO Y PROGRAMA ARQUITECTONICO.
3.-ESQUEMAS DE DISEÑO.
4-. ANTEPROYECTO.
5.- PROYECTO EJECUTIVO.
Todo comenzó con una  larga investigación sobre concepto, significado he historia de los centros de convenciones, y la visita a dos de dichos inmuebles  que hay dentro de la ciudad de Oaxaca, y visitas cibernautas a los más prestigiados centros de convenciones a nivel mundial.
Se designa un terreno mismo que  está ubicado al este de la ciudad de Oaxaca de Juárez Oaxaca, México. Sobre la carretera internacional 190, el terreno cuenta con una superficie total de 9873.70 metros cuadrados, es un terreno cabecero  con una muy buena ubicación, mismo que cuenta con los servicios de agua, drenaje, luz, alumbrado público y recolección de basura , además que al estar a un costado de una vialidad tan importante  cuenta con transporte público. Se procede al levantamiento topográfico y fotográfico del mismo, después de la investigación de campo realizada en este periodo que comprende la fase 2 se culmina con la investigación del programa arquitectónico en el cual se realiza la zonificación he investigación del mobiliario  para obtener un total aproximado del área a utilizar.
La fase tres es una de las más importantes en el proceso de diseño porque en esta fase se siembra y nacen las primeras ideas que uno mismo piensa y quiere para el proyecto, es donde mente, corazón y mano se conectan para obtener grandes resultados. En lo personal me costó mucho trabajo esta etapa ya que no tengo la facilidad de dibujar en esquema, pero llegue  a un buen resultado mismo que con el andar de este camino tengo que mejorar, dentro de esta fase nos encontramos con una etapa en la que le pondremos el nombre a nuestro hijo, y que será la identificación durante todo el proceso, es el concepto.
 Mi concepto es CREACIÓN al cual  en un principio le doy un significado: habilidad y sensibilidad para expresar los sentimientos, mismo significado que  complemento de la siguiente manera: habilidad y sensibilidad para expresar los sentimientos y darle vida a la imaginación. Mi concepto es representado por un grafico el cual es en forma de una flecha en curva  y al mismo tiempo en ascensión culminando la flecha en forma de un triangulo el cual representa  la santísima trinidad: tres lados unidos (padre, hijo y espíritu santo).   Abarcando la unidad, es decir, la divinidad, suele aparecer un ojo que representa la visión omnisciente de dios.
El siguiente paso fue trazar el eje rector el cual está orientado noroeste-sureste,  y se designa un elemento regente  para lo cual se designa el área de eventos. Con este pase se continua con el plan maestro diagrama de zonificación por espacios arquitectónicos y el plan maestro diagrama de funcionamiento por espacios arquitectónicos.
El anteproyecto se comienza con una repentina en la cual nace la idea y forma del diseño, en esta etapa me costó ya que aprendí una gran lección, ninguna escuadra ningún programa, pueden crear lo que la mente, corazón y mano pueden lograr. Mi primera idea es  un cuadrado tratando de rescatar la forma  en planta en que están diseñadas las casas de estilo vernáculo que se encuentran en el municipio de San Sebastián.
Al representar en planta esa mi primer idea busco romper en el interior con la forma del cuadrado para lo cual integro la forma de mi concepto (el triangulo), en dicho cuadrado y comienzo a darle forma y vida. Tomando en cuenta las 3 fases anteriores, y tomando en cuanta así la orientación, vientos dominantes y soleamiento.
Y aplicando en el diseño del interior esos venditos esquemas de diseño,  creando así mis perspectivas interiores y texturas en las mismas, el final del camino se da con  una pequeña introducción a la fase 5 y la entrega final se da con un conjunto de planos y una lamina de concurso en la cual se integran las 5 fases  de este diseño.
